MARINE EQUIPMENT

방위산업 제어.전원분야 국내 TOP-Tier

해상 무기체계
지상 무기체계
항공 및 첨단 신사업
미래를 주도하는
혁신적 경쟁력
add

5인치 함포용 제어장치 외

체계업체

현대위아(주)

생산품목(49종)

  • 포제어장치, 전원공급장치, EP3
  • EP4, EP5, HEB
  • 근접센서, 적외선센서
  • 케이블조립체 38종 (광케이블포함)

특징

방수구조, 내진동성

운용

FFX, DDH, Aegis

포제어장치(EP2)

기능

  • 포대 주요기능 자동제어
  • 자동 탄약식별 기능
  • Man Machine I/F 기능 강화

제원

크기 : 889×1,728×810mm

중량 : 443kg

전원공급장치(EP1)

기능

  • 100kVA 전원을 유압시스템에 공급제어
  • 함전원 차단 시 비상 사격을 위한 모터기동, 전원공급, 배터리 제공

제원

크기 : 1,219×2,027×510mm
중량 : 649kg

DAEWON MECHATRONICS
5″ 함포용 제어장치 외
함포의 심장을 만드는 기술, 대원기전. 정확한 제어와 안정된 성능으로 대한민국 해군의 힘을 키웁니다.
5인치 함포 제어장치, 믿음의 기술로 완성합니다
add

76미리 함포용 제어장치 외

체계업체

현대위아(주)

생산품목(25종)

  • 포제어장치
  • 싱크로기어박스(선회/고각)
  • 구동부조립체(선회고각)
  • 케이블조립체 18종

특징

내환경성 (진동, 충격, EMI/EMC)

운용

유도탄고속함(PKG), 신형고속정(PKMR)

포제어장치

기능

  • DSP를 활용한 함포 정밀서보구동제어
  • CPU : TMS320C6701 120MHz DSP
  • 구동능력 : 30kW급/전기식 , DC 서보모
  • 위치제어 정확도 : 5.7/1,000 deg. 이하
  • Ultra Capacitor를 활용한 안정적대용량 전원공급

제원

크기 : 870×1,700×1,000mm

중량 : 780kg

DAEWON MECHATRONICS
76미리 함포용 제어장치 외
대원기전은 76mm 함포용 제어장치를 통해 정밀한 성능과 안정된 운용을 제공합니다.
대한민국 해군의 힘을 키우는 믿음의 기술, 바로 대원기전입니다

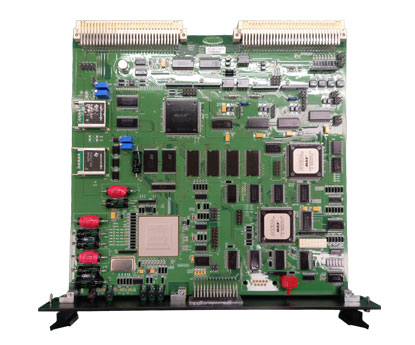

회로기판조립체

운용자화면

add

근접방어무기체계(CIWS-II)

체계업체

현대위아(주)

생산품목(25종)

  • 포제어장치
  • 포탑부용 광전변환장치 및 광케이블
  • 야전용 함포체계 정비지원장비

특징

  • 내환경성(온도,습도,진동,충격,EMI/EMC)
  • 운용자/정비자 편의성 및 안전성 제공

운용

FFX, DDH, Aegis

포탑제어부(MCG)

기능

  • 함전원 입력 및 함포체계 전원 공급
  • 사격통제체계(FCS) 및 포탑부와 전기적 인터페이스 구현
  • 자가진단기능의 인터페이스 구현

제원

크기 : 1,200mm(W)×1,100mm(D)×1,850mm(H)

중량 : 1,200kg

근접방어무기체계

(CIWS-II 포탑부)

DAEWON

근접방어무기체계

(CIWS-II 포탑제어부)

add

40미리(노봉) 함포용 제어장치 외

체계업체

한화에어로스페이스㈜

생산품목(25종)

  • 포제어장치
  • 전력변환장치

특징

  • 내환경성 (진동, 충격, EMI/EMC)

운용

유도탄 고속함(PKG-a)

포제어장치

기능

  • DSP를 활용한 함포 정밀서보구동제어
  • CPU : TMS320C6701 120MHz
  • 구동능력 : 30kW급/전기식 , DC 서보모터
  • 위치제어 정확도 : 5.7/1,000 deg. 이하
  • 자체 고장진단기능(BIT) 보유

제원

크기 : 750×1,470x770mm

중량 : 600kg

전력변환장치

기능

  • Ultra Capacitor를 활용한 안정적 대용량 전원공급
  • 입력 : 300Vac, 출력 : 340Vdc, 50A
  • 최대출력 : 75kVA 이상
  • 정격출력 : 15kVA 이상

제원

크기 : 700×1,200×650mm
중량 : 649kg

add

수직발사체계 (KVLS)

체계업체

한화에어로스페이스㈜

생산품목(6종)

  • 전원공급장치, 상태감시패널
  • 원격제어패널, 모듈연결함
  • 신호분배함, 발사관배선장치

특징

내진동성

운용

FFX, DDH, Aegis

전원공급장치

기능

  • 입력전원 : 220Vac, 60Hz, 3P
  • 출력전원 : 30.8V, 1.5kW(4ea)
    – 30V, 1kW(2ea)
    – 28V, 0.5kW(2ea)
  • 출력전원 감시기능 보유

제원

크기 : 687x600x310mm

중량 : 97kg

상태감시패널

기능

  • 수직 발사대의 위험/모듈/전원상태 등을 감시 및 전시
  • 현장 운용모드 시 발사대에 전원인가 및 유도탄발사 가능신호 인가

제원

크기 : 510x760x270mm
중량 : 75kg

add

수직발사체계-II (KVLS-II)

체계업체

한화에어로스페이스㈜

생산품목(6종)

  • 탄제어기
  • 상태감시패널
  • 원격제어패널
  • 화재신호연결함

특징

  • 다양한 유도무기 수용
  • 확장성과 호환성

운용

KDX-III Batch-II, KDDX

탄제어기

기능

  • 입력전원 : 220Vac, 60Hz, 3P
  • 출력전원 : 30.8V, 1.5kW(4ea)
    – 30V, 1kW(2ea)
    – 28V, 0.5kW(2ea)
  • 출력전원 감시기능 보유

제원

크기 : 687x600x310mm

중량 : 97kg

상태감시패널

기능

  • 수직 발사대의 위험/모듈/전원상태 등을 감시 및 전시
  • 현장 운용모드 시 발사대에 전원인가 및 유도탄발사 가능신호 인가

제원

크기 : 510x760x270mm
중량 : 75kg

add

TASS PIP

체계업체

STX엔진(주)

생산품목(6종)

  • 윈치조종기, 서보전원공급기
  • 윈치드럼, 변압기상자
  • 윈치보조조종기, 케이블조립체 37종
  • 보조조종기, 센서박스2종

특징

  • 전기식, 내환경성(진동, 충격)

운용

FFX, DDH, Aegis

윈치조종기

기능

  • DSP를 활용한 예인윈치 시스템 연동제어
  • CPU : TMS320F28335

제원

크기 : 596×1,119x782mm

중량 : 127kg

서보전원공급기/윈치드럼

기능

  • DSP를 활용한 대용량 전력 제어
  • CPU : TMS320F28335
  • BLDC Motor 구동제어
  • 구동능력 : 75kW급/전기식

제원

크기/중량 : 서보전원공급기 :
1,000×1,879x931mm / 784kg

윈치드럼 : 3,500×1,985×3,250mm / 7.08 ton

add

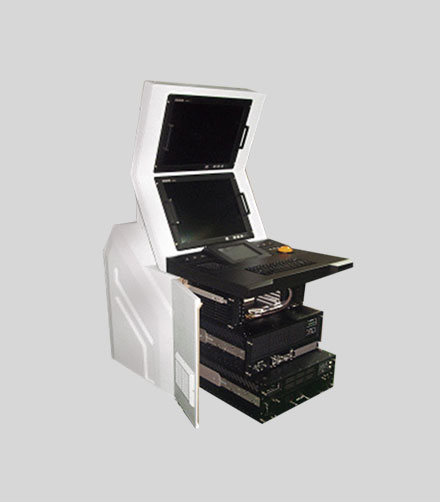

함 전투체계용 다기능콘솔(KMFC)

체계업체

STX엔진(주)

생산품목

  • 내환경성 (진동, 충격)
  • 영상처리카드(VPA) 성능개선 진행

운용함정

독도함

수상운행신호변환기

기능

  • CPU : Power PC
  • OS : VxWorks/Windows 2000
  • 모듈화로 정비성 향상

제원

크기 : 640×1,800×1,200mm

중량 : 500kg
